產品簡介 Product Introduction
天然氣主要成分是是CH4（甲烷），無色、無味、無毒且無腐蝕性，也包括一定量的乙烷、丙烷和重質碳?xì)浠衔铮€有少量的氮?dú)?、氧氣、二氧化碳和硫化物。天然氣不僅是優質燃料，也是制造乙醛、乙炔、氨、碳黑、乙醇、甲醛、烴類燃料、氫化油、甲醇、硝酸、合成氣和氯乙烯等化學物的原料。
泰特儀器推出的天然氣專用氣相色譜儀，可以快速檢測出天然氣的成分及含量，并通過專用軟件計算出樣品的熱值，是天然氣公司、燃?xì)饩呱a(chǎn)企業、燃?xì)饩哂嬃坎块T、科研、環保和配氣單位常備的一款分析設備。
產品參數 Product Parameters
基 本 參 數 | 儀器型號 | GC2030Plus |
主要用途 | 用于有機化合物（無機氣體）的定性定量分析 | |
工作環境要求 | 溫度要求：15℃—35℃ | |
濕度要求：25%—80% | ||
電源要求：AC220V±10%，50Hz | ||
功率要求 | 0.01℃ | |
外形尺寸 | 周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃ | |
重量 | 從 350 降到 50℃ ≤8min（室溫25℃） |
主 機 | 溫控區 | 6路獨立控溫 |
電路設計 | 采用ARM嵌入式設計，內部CAN的方式，溫控采用高頻1700次/秒的反饋機制，控制精度更高 | |
顯示器 | 7寸彩色觸摸屏顯示，中英文切換，智能化人機對話 | |
進樣口 | 可配3個進樣器（填充進樣口、分流/不分流毛細進樣口） | |
檢測器 | 可zui多選配4個檢測器（FID、TCD、FPD、ECD、NPD、PID） | |
輔助進樣裝置 | 可選配進樣閥、頂空進樣器、熱解析進樣器、自動進樣器等 | |
色譜軟件 | Tetchrom?全反控網絡色譜工作站，可自動獲取到色譜儀IP，MAC地址，并能夠?qū)崿F(xiàn)網絡自診斷，儀器聯網即可實現軟件遠程更新，固件“一鍵更新”等功能 | |
連接方式 | 網絡端口連接，亦可同時選擇485等模擬輸出口，可通過MUDBAS（TCP/IP）協議實現在線儀表的DCS快速通訊及連接 | |
智能化 | 具有開機自動調取方法文件，自檢，當色譜儀達到開機條件后，自動完成升溫、點火、準備、自動閥切換、做樣、后處理并上傳數據結果到指定DCS，可輕松實現在線監測的項目要求 | |
方法儲存及方法序列 | 儀器內部具有大容量儲存卡8G，可大量儲存色譜方法；方法序列可隨意編輯，以便測定不同項目或者實現測試完畢后自動關機等動作，較少人工的無效等待 | |
斷電保護 | 儀器采用斷電保護功能，斷電瞬間自動保存設置數據，來電即可實現自動升溫點火等常規儀器準備工作 | |
自動化 | 配套8路外部事件，各路事件獨立完成所需要參數的設置及執行 | |
快速功能 | 儀器具有一鍵準備，一鍵降溫，一鍵運行及一鍵點火等快速測試功能，大大節約客戶無效等待時間 | |
拓展 | zui多4路輸入輸出設計，可輕松實現通過外部設備啟動色譜儀或者色譜儀啟動外部事件，輸出模式：IO無源觸點或者24V輸出 |
柱 箱 | 升降溫 | 具備快速加熱和冷卻功能 |
柱箱溫度 | 室溫以上5℃ ～ 450℃（使用液態CO2時可達-50℃，液氮可達-99℃） | |
程序升溫 | 21階21平臺 | |
zui大升溫速率 | 120℃ / min | |
溫度設定精度 | 0.1℃ | |
控溫精度 | 0.02℃ | |
溫度穩定性 | 周圍溫度每變化1℃，柱溫箱溫度變化小于0.01℃ | |
冷卻速度 | 從 350 降到 50℃ ≤8min（室溫25℃） | |
超溫保護 | 柱溫箱內溫度過高時，開啟自動保護功能 | |
zui大運行時間 | 9999.99分鐘 |
進 樣 系 統 | 單/雙填充柱 進樣口 | 用于有機化合物（無機氣體）的定性定量分析 |
進樣閥 | 高溫伴熱閥箱：zui多可控制4路多通閥，zui高可達225度 | |
檢 測 器 單 元 | 熱導檢測器 （TCD） | zui高使用溫度：300℃ 方式：雙臂微孔熱絲設計 靈敏度：S值≥8000mv.ml/mg(苯) 基線噪音：≤10uv 基線漂移：≤50uv/30min 動態范圍：105 |
色 譜 控 制 軟 件 | Tetchrom色譜 工作站 | 適用于win7、win10等操作系統，由符合A/A（美國分析學會）標準的CDF文件讀入采樣數據 |
數據采集 | 自主開發的反控型網絡色譜工作站，實現三通道數據同時采集及控制（提供軟件著作證書） | |
權限管理 | 可實現運維人員，儀器使用員和設備管理員三級權限管理 | |
數據傳輸 | 采用網口通信的方式，數據吞吐量更快速，雙向握手頻率更高，具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接 | |
靈敏度 | 1uV*s，動態范圍：220 | |
網絡通信 | 支持無線網絡通信連接 | |
無人值守功能 | 支持開機自啟動，自動升溫，自動點火，自動開橋流，自動采集樣品，自動處理數據，自動出數據趨勢圖等自動化在線監測所需要的各種功能 | |
自動標定 | 對于定制化項目，可實現自動走零，走標，校零，校標等功能，也可定時校準 | |
系統安全 | 全面支持FDA-21CFR Part11認證（電子署名、履歷、用戶密碼）、系統適用性測試（SST）和系統認證工具（IQ/OQ） | |
批量化處理功能 | 批處理功能使得儀器的控制、自動進樣器序列采集、自動積分校正及輸出報告均可一氣呵成，將日常繁瑣的分析簡單化 | |
數據比對 | 強大的后處理功能，譜圖比較、重校正、數據的輸入輸出等功能一應俱全，“特別關注Online”可以在線得到分析結果，而無需等到采集結束 |
產品特征 Product Characteristics
1、本儀器為天然氣專用定制機型，配置六通進樣閥和天然氣專用色譜柱，可用于天然氣中的甲烷、乙烷、丙烷、氮?dú)?、氧氣、二氧化碳等物質的檢測。
2、儀器采用機械式穩壓閥和穩流閥，保證載氣氣壓和流量的穩定，提高儀器的測試精度和穩定度。測試結果的重復性誤差可達2%，優于國標規定的3%。
3、柱溫箱采用全新的微機溫度控制系統，內置高靈敏溫度感應器，通過系統精準控制溫度升溫和降溫，具有六路完全獨立的溫度控制系統，溫控精度達到±0.1℃?？蓪?shí)現21階21平臺程序升溫，使設備能勝任大范圍的樣品分析;柱箱配置自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快;
4、儀器具備計算機反向控制功能，可以直接與計算機進行聯機，通過我公司自主研發的網絡版色譜工作站軟件對儀器進行操作(zui大支持253臺)，可配置專用的熱值版色譜工作站，在分析出天然氣組分含量以外，還能計算出相應的熱值。
5、儀器配置，內置IP協議棧，可通過企業局域網或互聯網將測試數據上傳至傳至現場實驗室、部門主管及上級領導的計算機中，方便各個部門實時監控儀器的運行及檢測結果?？梢酝ㄟ^互聯網直接與廠家進行對接，實現氣相色譜儀的遠程診斷，遠程程序更新等。

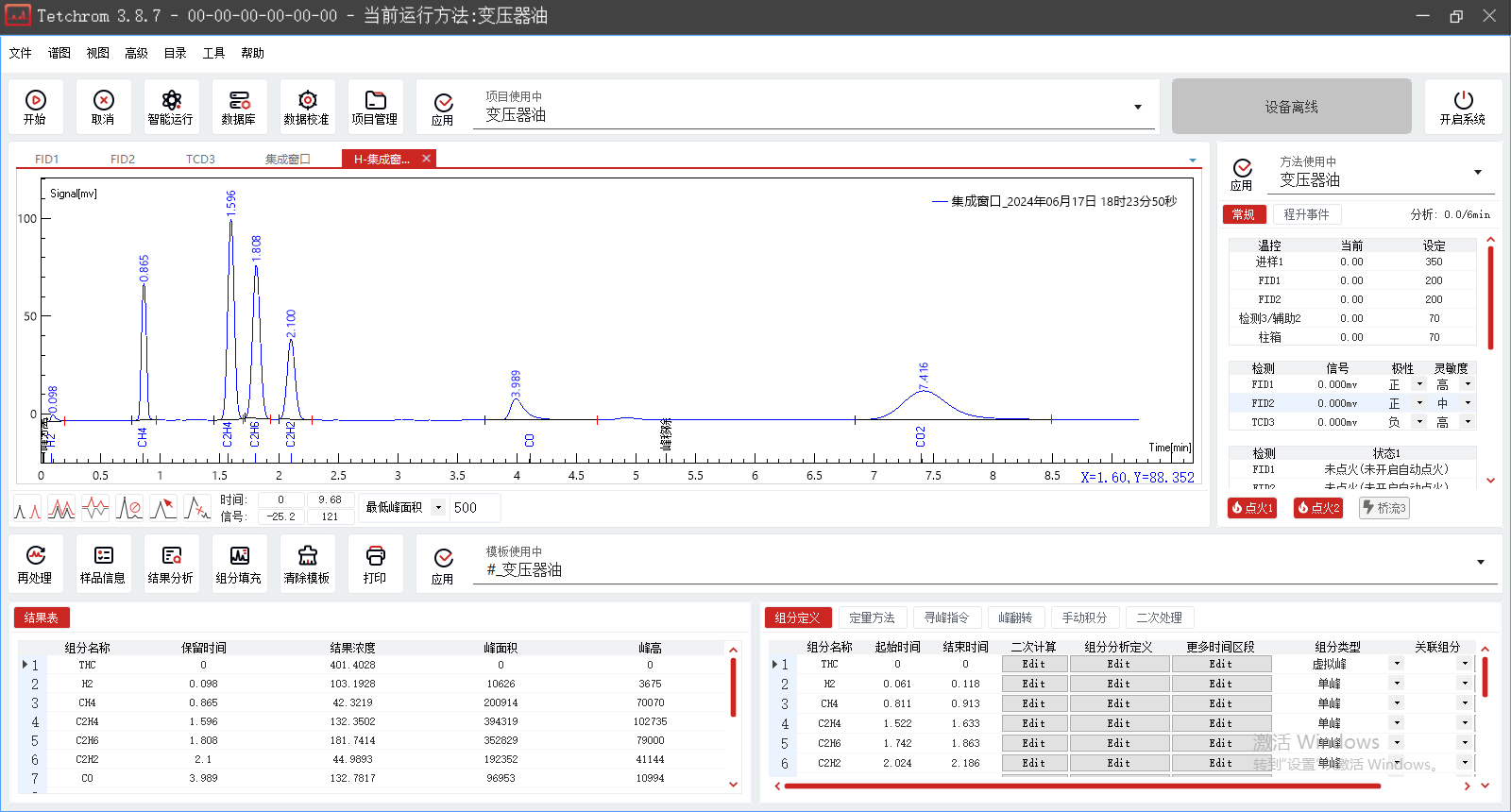

軟件界面 Software Interface
全新推出的Tetchrom色譜工作站軟件對儀器進行操作(可支持253臺)，實現程序控制儀器進樣口，柱溫箱，檢測器的升溫和降溫。在客戶配置有自動進樣閥(或者自動進樣器)的條件下可以實現儀器無人值守，儀器自動升溫點火，自動加載方法，自動計算測試結果等一些列的測試流程。
色譜峰圖 Chromatogram
